这几种梁网上还没有很准确的区别展示，其实我们想要搞清楚他们的区别也很简答

我们讨论区别的关键就是为了更好的算量，或者说就是看懂图集

1.基础连系梁：其实作用很简单，图集也进行了说明，就是单纯的将独立基础连接在一起，没有实质性的受力要求。所以说他的钢筋要求也是很低的。只需要把钢筋锚固到对应的基础内即可

他的支座可以是两边的承台也可以是柱子或者墙

我们也看到图片中的属性了，在软件中其实就是和框架梁是一起的，修改下构建类别就可以将框架梁改为基础连系梁

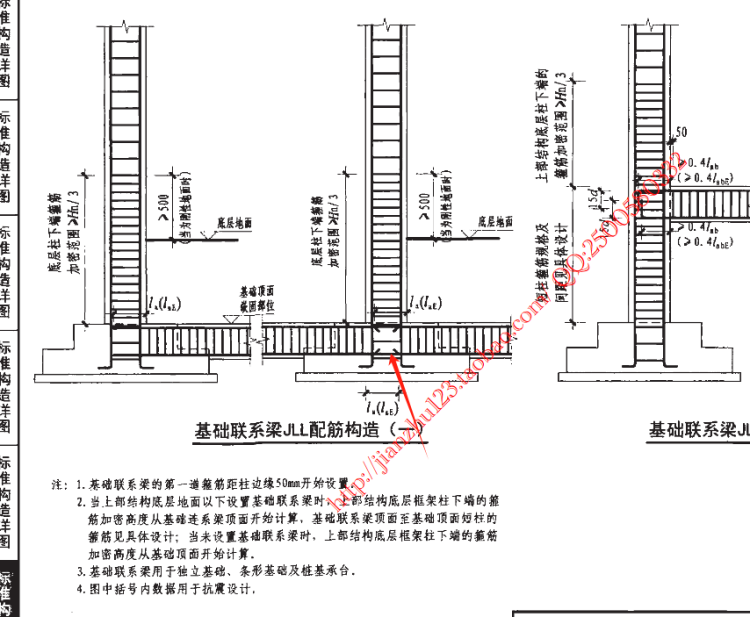

由于钢筋受力要求很低，所以只需要锚固到两侧承台内la即可（11g101-3 p92）

2.承台梁：承台梁其实就是承台的一种，他和正常的承台是平起平坐的。下面直接支座在桩基上面。

他不可能支座到另一个承台或者柱子上的，因为他就是承台，欧博官网已经是最底层的承重构建了

从受力角度分析，他也是和正常的承台一样，把上部荷载直接传递到下面的桩基上面

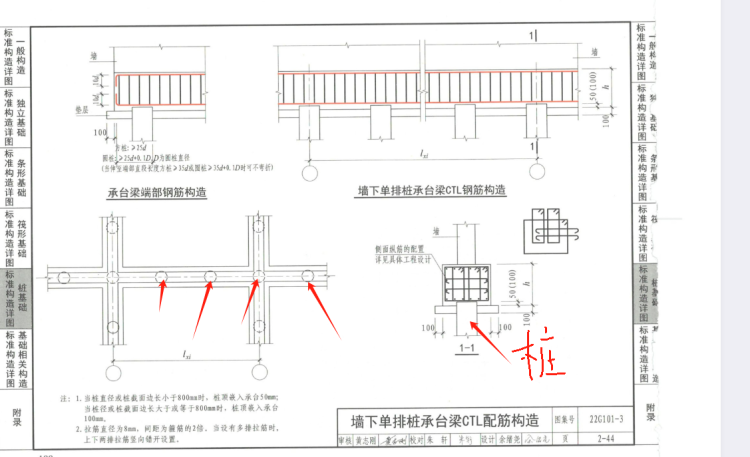

所以他的钢筋只会和自身有关系，不会锚固到其他构建中的（22101-3 p2-44/45）

3.框架梁：这个想必都不需要我解释了，我们见到最多的也就是框架梁了，他将上部荷载传递到竖向结构（柱，墙），柱墙再将荷载传递给承台梁，承台，基础梁等

所以他的支座可以是墙和柱子，他的钢筋也是需要锚固到支座内的

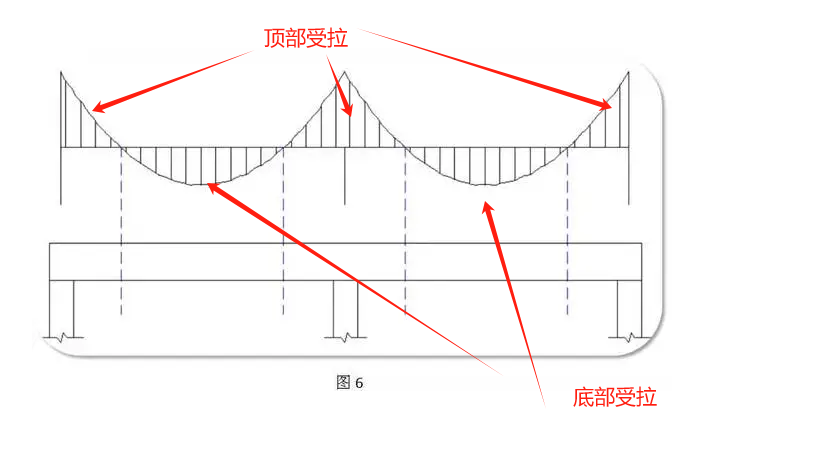

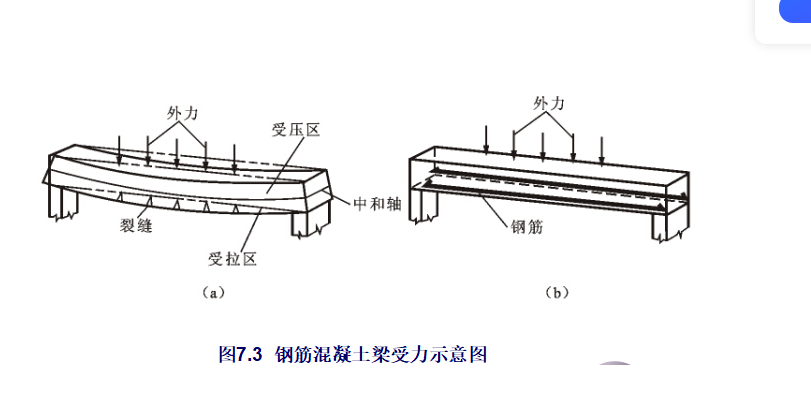

下图是框架梁的受力分析图，我们可以看出来，只有在跨中间大概1/3位置底部受到拉的

其他部位（支座附近1/3部位）都是顶部受拉力的。

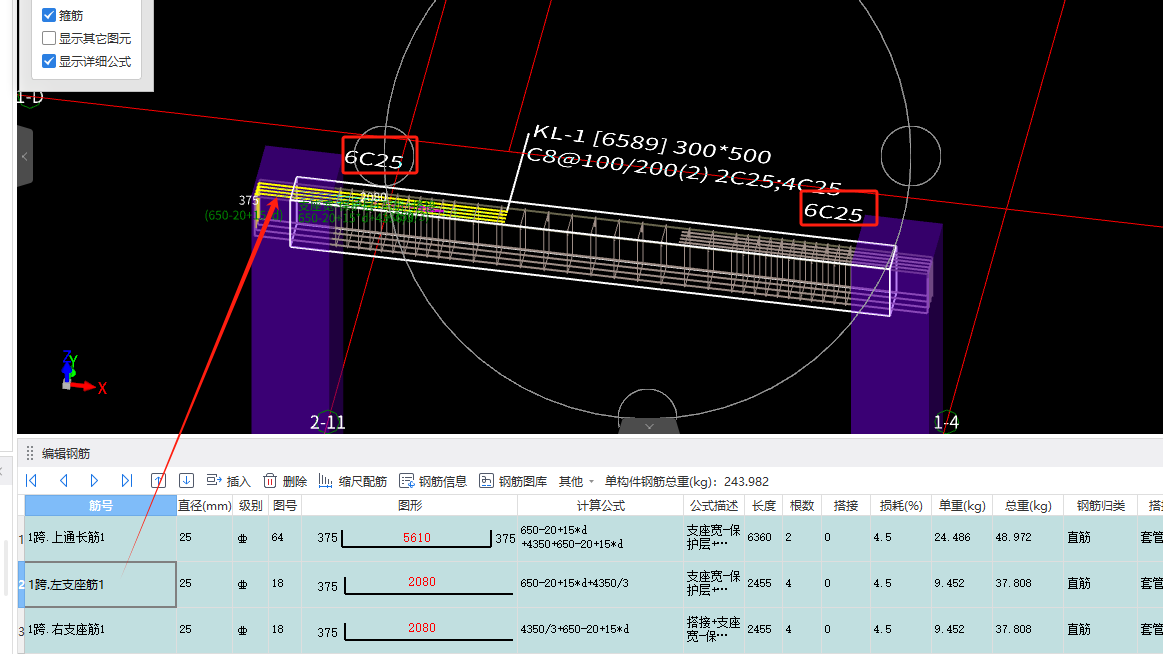

我们都清楚，钢筋是受拉构建，所以哪里受拉哪里就需要钢筋，自然在支座负筋上部1/3是最需要钢筋的位置，这正是支座负筋的位置（如下图）

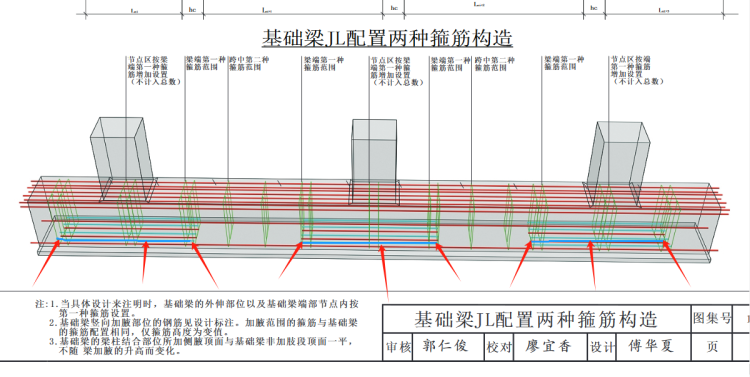

4.基础梁：其实基础梁的受力刚好和框架梁是相反的，基础梁直接将上部荷载传递给地基，所以会承受地基向上的反作用力。这方面向上的反作用力，其实和框架梁上部荷载向下的力是对应的，只是说方向相反！

基础梁自然在支座负筋下部1/3是最需要钢筋的位置，这正是基础梁支座负筋的位置（如下图）

所以他的支座负筋是在支座负筋1/3部分的下部（如下图）（22101-3 p2-25）

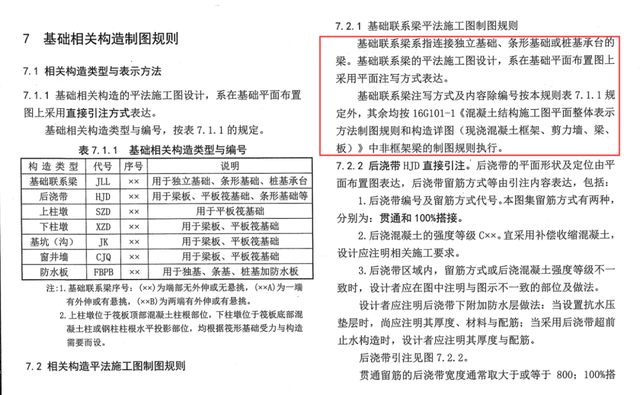

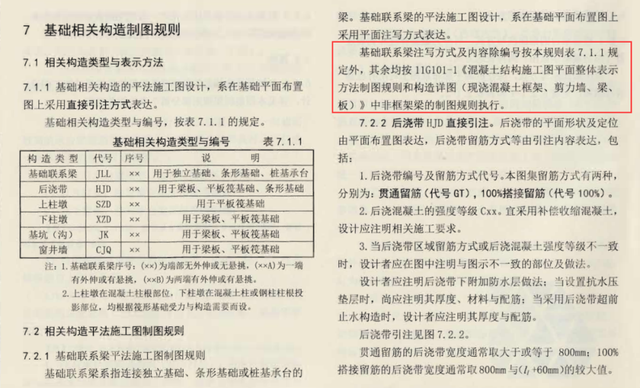

03规范有基础连梁和地框梁，但在11规范中将地框梁和基础连梁都整合成了基础联系梁，标注代号为JLL。

11G101-3 50页

16G101-3 52页

在广联达软件中直接选择框架梁绘制，类型选择基础联系梁就行。

一般来说，地下层（包括基础层）会涉及到：基础连梁（03规范）、地框梁（03规范）、基础联系梁（11/16规范）、承台梁（11/16规范）；地上层会涉及到：连梁、楼层框架梁、屋面框架梁、非框架梁、井字梁、框支梁、楼层框架扁梁（16规范）、框架连梁（16规范）；

按受力区分：

如果此梁为受力或承重构件，会承受墙、板的压力；则对应软件应该为基础梁；

如果此梁为拉结构件，不承重，只为加强构件之间的整体性；则对应软件应该为基础联系梁；

按标高区分：

如果此梁的底标高同基础平齐，则对应软件设置应该为基础梁；

如果此梁底标高高于基础底标高，则对应软件设置应该为基础连梁或地框梁或基础联系梁；

按支座区分

如果支座为柱，可能是楼层/屋面框架梁或者地框梁；

如果支座为梁，可能是非框架梁；

如果支座为连接独立基础、条形基础或桩基承台的梁，可能是基础连梁；

如果基础梁的左右支座的梁负筋原位标注的位置是在下面，下部钢筋的原位标注是在上面，那么他就是基础梁，

如果配置在桩的顶部，直接替换桩上部承台构件的梁是承台梁，承台是自身锚固的，普通连梁没有支座钢筋，框架连梁可以输入原位标注钢筋。
